El cable de bandeja es un cable increíblemente versátil que funciona en muchos entornos diferentes.
Una absoluta estrella en el mundo del alambre, el cable tipo bandeja aparentemente lo hace todo. Está aprobado para su uso en lugares húmedos y secos, está aprobado para enterramiento directo y es resistente a la luz solar. El cable es funcional en una amplia gama de temperaturas y puede hacerse retardante de llama para su uso en lugares más peligrosos. Ya sea que lo esté pasando a través de canales de cables de bandeja interior o lo instale al aire libre en el exterior, el cable de bandeja se utiliza en muchas aplicaciones comerciales, de fabricación e industriales.
El cable de bandeja viene en muchos estilos diferentes, con una variedad de diseños, aislamientos, cubiertas, blindajes e incluso colores. Si bien determinar de qué color son sus conductores puede no parecer gran cosa, comprender los códigos y los esquemas de color asociados con ellos ayudará a determinar su uso y si cumplen con NEC.
Según las combinaciones de colores que vea, podrá determinar para qué se utiliza el cable.
Si cortaras una sección transversal del cable Kris-Tech y lo miraras de frente, verías una serie de conductores de colores dispuestos en un círculo alrededor del conductor principal. Dependiendo del extremo del cable que estés mirando, puedes leer los colores en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj desde el conductor negro central.
Digamos que cortas el cable y ves esta serie de colores: negro, blanco, rojo, verde, naranja y azul, en ese orden y en un patrón consistente. Este es un código de color E-1 (anteriormente conocido como código K-1) porque incluye un conductor blanco y verde. Como resultado, es posible que este cable de bandeja no funcione para todas las situaciones. Según las pautas de NEC, el blanco está destinado a servir como conductor neutro, mientras que el verde solo se usa para conectar la tierra a equipos eléctricos.
Para solucionar este problema, se desarrolló otro código de colores conocido como E-2 (anteriormente K-2), omitiendo los conductores blanco y verde. Si mirara este cable de frente, vería los colores ordenados en negro, rojo, azul, naranja, amarillo y marrón.
El cable codificado por colores E-2 se adapta a las aplicaciones NEC porque carece de conductores blancos y verdes. Sin embargo, esos colores se pueden volver a agregar si son necesarios para el trabajo, pero solo pueden aparecer una vez en el cableado.

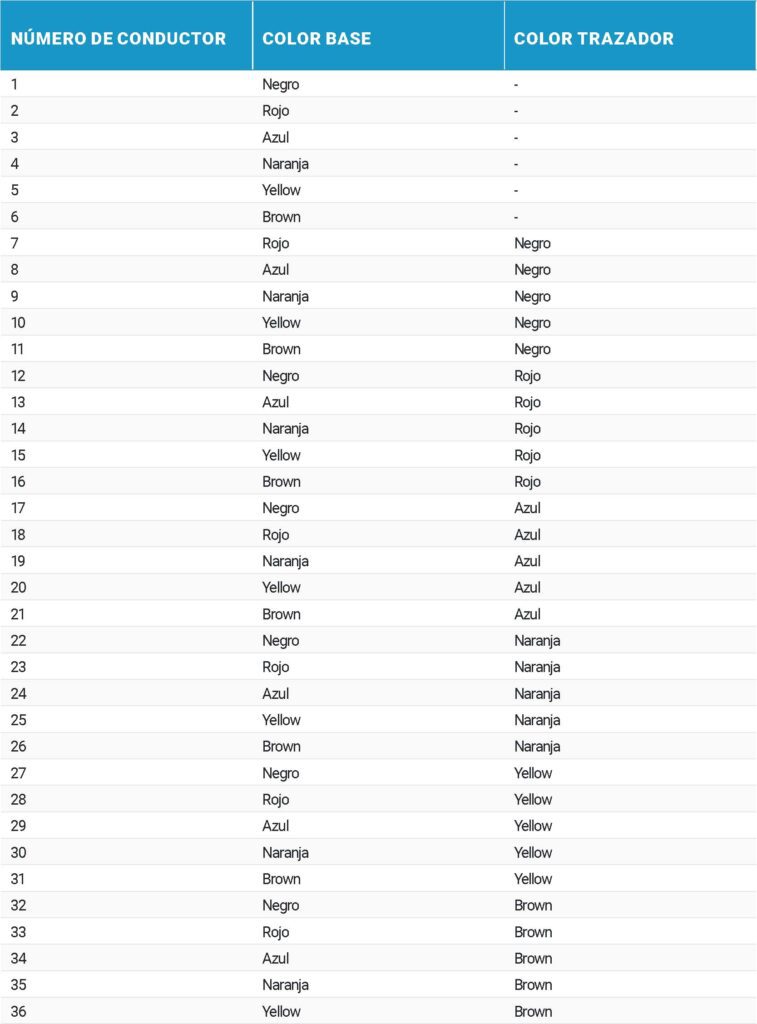

Para complicar aún más las cosas, a medida que agregue más conductores a su cable de bandeja, fabricantes como Kris-Tech agregarán un color trazador a los conductores. El color del trazador será el mismo que los seis utilizados en la serie inicial pero no se aplicará a un conductor del mismo color. Por ejemplo, un color trazador negro no se agregará a un conductor negro, sino que se aplicará al blanco, rojo, verde, naranja y azul.
En otra aplicación más del código de colores, terminamos con M-4. El cable de bandeja con este código de color evita por completo el uso de colores, optando por el negro total A pesar del diseño monocromático, cada conductor está numerado para que sea más fácil identificar qué conductor es cuál.
Saber cuándo utilizar qué código de color puede ayudarle a ahorrar tiempo y evitar que se produzcan errores en el trabajo.
Probablemente necesitarás usar un cable de bandeja con el código de color E-1 si estás trabajando en una aplicación eléctrica o de servicios públicos. Cuando el proyecto no es aplicable según NEC, se puede utilizar E-1. Los lugares donde probablemente encontrará esta combinación de colores incluyen plantas de cogeneración, plantas de tratamiento de aguas residuales y otros servicios públicos.
Más comunes en el campo son los cables de bandeja con el código de color E-2, que se utilizan en muchas aplicaciones diferentes de servicio pesado Si se aplican las normas NEC, como en espacios comerciales e industriales, E-2 es la opción preferida para cables de alimentación y control. Esto se debe a que los trabajos para los que se utiliza este cable de bandeja generalmente requieren que los aparatos eléctricos estén conectados a tierra, lo que significa que necesitan un alambre a tierra.
Por lo general, puede encontrar cables de bandeja con codificación E-2 que se utilizan en aplicaciones de molinos de viento, pulpa y papel, operaciones mineras y la industria petroquímica.
No importa el tipo de trabajo, tenga la seguridad de que hay un cable de bandeja diseñado para adaptarse al trabajo.
Kris-Tech está listo para su próximo trabajo con cable de bandeja de nylon de vinilo (VNTC) y cable de bandeja de polietileno reticulado (XPTC) con certificación UL 1277. Ya sea que necesite algún cable de bandeja codificado por colores para cumplir con las pautas de NEC o si desea un color personalizado que coincida con sus preferencias, Kris-Tech puede hacer el trabajo.
Si tiene preguntas, complete un formulario de contacto contándonos lo que está buscando. Podremos ayudarle a conseguir el cable que necesita lo más rápido posible.
